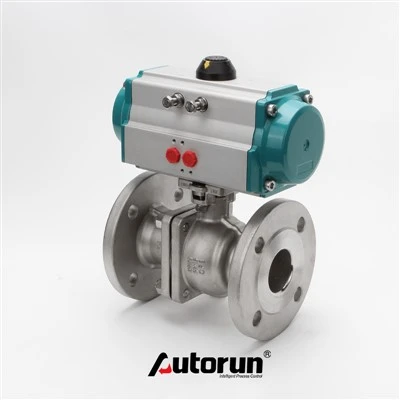

شیر توپی پنوماتیک

سرعت چرخش سرعتی است که در آن توپ یک شیر توپی فعال یک چرخش کامل (90-درجه) می کند. معمولاً برای واحدهای با اندازه یکسان، سرعت چرخش یک شیر توپی الکتریکی کمتر از یک شیر توپی پنوماتیکی است.

طول عمر تجهیزات زمانی است که واحد کاملاً کاربردی و عملیاتی است. دریچه های توپ پنوماتیک دارای اجزای کمتری هستند و نگهداری آنها راحت تر است. از این رو آنها طول عمر بیشتری نسبت به همتایان برقی خود دارند. محرک های الکتریکی دارای اجزای مختلفی هستند که نیاز به تعمیر و نگهداری دارند، مانند سیم پیچ الکتریکی، درایور الکترونیکی، محرک مکانیکی و غیره.

دقت یا مدولاسیون برای واحدهایی است که در یک نقطه نیمه باز (یعنی 20-درجه باز) متوقف می شوند تا جریان را با دقت بیشتری تنظیم کنند. هر دو محرک پنوماتیک و الکتریکی در عملکرد دقیق هستند، اما شیرهای توپی موتوری دارای دقت بالاتری هستند. شیر توپی برقی قادر است با درجات بسیار دقیق باز و بسته شود. محرک های پنوماتیکی با کنترل فشار هوا در درگاه ورودی، مدولاسیون را انجام می دهند. نشتی یا نوسانات فشار به راحتی می تواند موقعیت شیر ​​را تحت تأثیر قرار دهد. از سوی دیگر، محرک های الکتریکی از سیگنال های کنترل الکتریکی دقیق برای انجام کنترل استفاده می کنند. اطلاعات تکمیلی را می‌توانید در مقاله شیرهای پروانه‌ای و توپی تعدیل‌کننده الکتریکی پیدا کنید.

مصرف انرژی انرژی مورد نیاز محرک برای چرخاندن شیر است. در مقایسه، مصرف انرژی یک شیر توپی الکتریکی کمتر از شیرهای توپی فعال پنوماتیکی است. در محرک های پنوماتیکی، کل سیستم فشرده سازی هوا (کمپرسور، فیلترها، روان کننده ها، برق و غیره) مصرف انرژی بالای آنها را به خود اختصاص می دهد.

این یک ویژگی ایمنی است که برای باز یا بسته شدن خودکار شیر در صورت قطع برق طراحی شده است. به طور معمول ساده تر و ارزان تر است که یک مکانیسم ایمن در یک شیر توپی پنوماتیکی نسبت به یک دریچه توپی با موتور فعال شود. عملگرهای پنوماتیکی بسیار رایج هستند و از فنر برای بازگشت به موقعیت پایه استفاده می کنند و به عنوان یک راه حل ایمن برای خرابی ایده آل هستند. محرک‌های الکتریکی با مکانیزم‌های ایمن می‌توانند با باتری یا فنر کار کنند و معمولاً گران‌تر از محلول پنوماتیکی هستند.

هزینه شیر توپی پنوماتیک معمولاً کمتر از شیر برقی است زیرا طراحی محرک پیچیدگی کمتری دارد. با این حال، این هزینه‌های اجزای سیستم پنوماتیک، مانند کمپرسور، آماده‌سازی هوا، لوله‌ها و غیره را در نظر نمی‌گیرد. وقتی هیچ سیستم پنوماتیکی در نزدیکی شیر موجود نباشد، معمولاً تحریک الکتریکی ترجیح داده می‌شود. عملکرد شیر پنوماتیک به دلیل مصرف انرژی بیشتر و تلفات انرژی ناشی از تولید هوای فشرده در دراز مدت گرانتر است.

نشانگرهای موقعیت موقعیت محرک را در هر زمان مشخص نشان می دهند. آنها معمولا در بالای محرک برای دید بالا قرار می گیرند. اکثر محرک های پنوماتیکی را می توان به یک کلید محدود در بالا برای بازخورد الکتریکی مجهز کرد. بسیاری از محرک های الکتریکی دارای کلیدهای محدود داخلی برای بازخورد موقعیت هستند. با این حال، محرک های اصلی تر این ویژگی را ندارند.

گشتاور نیروی چرخشی است که یک شیر توپی برای چرخاندن به آن نیاز دارد. عملگرهای پنوماتیکی گشتاور بسیار بالاتری در واحد اندازه نسبت به محرک های الکتریکی ارائه می دهند. بنابراین، برای کاربردهایی که نیاز به شیر بزرگ یا گشتاور بالا دارند، معمولاً شیر توپی پنوماتیکی گزینه بهتری است.

یک شیر توپی الکتریکی قبل از اینکه بتواند در شرایط خطرناک کار کند باید دارای گواهینامه NEMA/ATEX باشد. با این حال، محرک‌های پنوماتیکی به طور گسترده‌تری با گواهی ATEX در دسترس هستند. همچنین، آنها نه ایجاد اختلالات الکترومغناطیسی می کنند و نه تحت تأثیر قرار می گیرند. بر خلاف همتایان الکتریکی خود، محرک های پنوماتیکی به محیط های مرطوب حساس نیستند و در معرض گرمای بیش از حد نیز نیستند.
